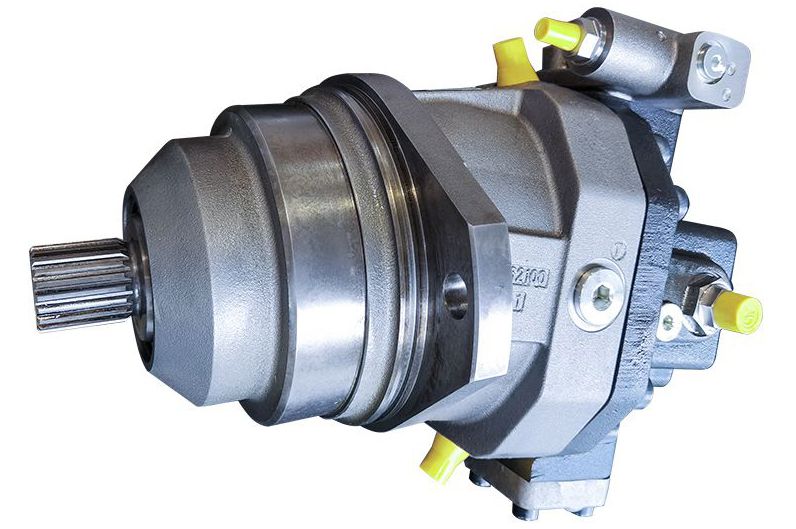

軸向柱塞變量馬達是采用了斜軸式設計的可變馬達，它配有軸向柱塞回轉體，用于開式和閉式回路中的靜液壓傳動。
對于采用斜軸式設計的軸向柱塞單元，柱塞相對于傳動軸而言呈角度布置。柱塞直接位于傳動軸上方，根據壓力和擺角角度產生扭矩。可通過調節(jié)斜軸來更改特定扭矩和排量。
在開式回路中，液壓油從油箱流向液壓泵，并從液壓泵傳輸至液壓馬達，液壓油從液壓馬達處直接返回至油箱，可更改液壓馬達的旋轉的輸出方向，例如通過方向閥。
在閉式回路中，液壓油從液壓泵流向液壓馬達，并從此處直接流回到液壓泵，更改了液壓馬達的旋轉的輸出方向，例如通過逆轉液壓泵中的流動方向。

◎可變插入式馬達配有采用斜軸式設計的軸向錐形柱塞轉子組，用于開式回路和閉式回路中的靜液壓傳動
◎易于安裝，僅需插入至機械齒輪箱中即可
◎排量可在 Vg max 至 Vg min = 0 之間無極改變
◎寬廣的控制范圍能夠滿足對高轉速和高扭矩的要求
◎由于采用凹式安裝法蘭，所以結構很節(jié)約空間

規(guī)格				28	55	80	107	160	170	200	250
系列				63	65	65	65	65	71	65	63
排量		Vg max	cm³	28.1	54.8	80	107	160	170	200	250
		Vg x	cm³	18	35	51	68	61	65	76	188
		Vg min	cm³	0	0	0	0	0	0	0	0
公稱壓力		pnom	bar	400	400	400	400	400	450	400	350
最大壓力		pmax	bar	450	450	450	450	450	530	450	400
最大 速度	在 Vg max 情況下	nnom	rpm	5550	4450	3900	3550	3100	3100	2900	2700
	在 Vg < Vg x 情況下	nmax	rpm	8750	7000	6150	5600	4900	4900	4600	3300
	在 Vg min 情況下	nmax 0	rpm	10450	8350	7350	6300	5500	5750	5100	3300
輸入流量	在 Vg max 情況下 和在 n公稱情況下	qV nom	l/min	156	244	312	380	496	533	580	675
扭矩	在 Vg max 情況下 和 p公稱情況下	M	Nm	179	349	509	681	1019	1218	1273	1391
重量（近似值）		m	kg	16	28	34	47	64	64	80	110
